Кулачковые переключатели серии 4G являются выключателями низкого напряжения, разработанными с учетом современного уровня знаний в области коммутационной аппаратуры и последних достижений современной техники. В них применены исключительно высoкoкaчественные изoляциoнные и проводниковые мaтериaлы. Основные элементы и структурные блоки стандартны и выпускаютсясерийно, что позволяет производить выключатели с произвольной программой коммутации и обеспечить короткие сроки поставок.
>>> Назад к содержанию <<<
Выбор кулачковых переключателей серии 4G для двигателей

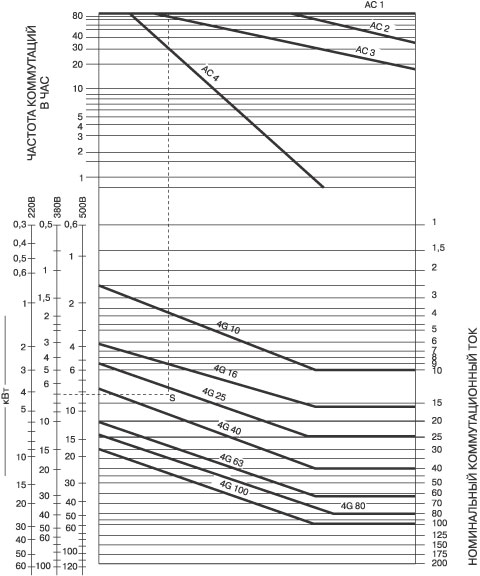

Коммутационная способность контактов зависит от условий нагрузки‚ категории эксплуатации AC1, в которой ток включения и выключения одинаковы и равны номинальному значению тока, коммутационная износоустойчивость выключателей до 4G 63 равна одному миллиону коммутаций. В более тяжёлых условиях эксплуатации коммутационная способность будет уменьшаться. Представленная ниже диаграмма предназначена для приближённого выбора выключателей для двигателей в зависимости от напряжения, мощности двигателя, количества коммутаций в час и условий эксплуатации.
Пример использования диаграммы:
Необходимо подобрать кулачковый выключатель для непосредственного включения и торможения обратным током двигателя с "беличьей клеткой" мощностью 7 кВт, 380 В при 30+ти коммутациях в час:
- Категория эксплуатации AC 4
- Следует найти на диаграмме значение количества коммутаций в час: 30 комм. в час (в верхней части диаграммы)
- В найденном точки провести горизонтальную линию до её пересечения с линией соответствующей категории эксплуатации (AC 4)
- В нижней части диаграммы, на шкале соответствующего напряжения, следует найти значение мощности двигателя (7 кВт, 380 В) и провести горизонтальную линию
- Из точки пересечения верхней горизонтальной линии с линией соответствующей категории эксплуатации следует провести вертикальную линию (вниз)
- Точка пересечения нижней горизонтальной и вертикальной линий будет находиться в зоне действия необходимого нам выключателя (4G 40).
