Кулачковые переключатели серии 4G являются выключателями низкого напряжения, разработанными с учетом современного уровня знаний в области коммутационной аппаратуры и последних достижений современной техники. В них применены исключительно высoкoкaчественные изoляциoнные и проводниковые мaтериaлы. Основные элементы и структурные блоки стандартны и выпускаютсясерийно, что позволяет производить выключатели с произвольной программой коммутации и обеспечить короткие сроки поставок.
>>> Назад к содержанию <<<
Специальные исполнения
Степень защищенности: IP55
Исполнение: U, UO
Группа: А0, А1, А2
Разница между стандартым и специальным исполнением состоит в том, что специальное исполнение предусматривает наличие уплотнительного кольца на приводном стержне, что обеспечивает степень защищённости IP 55.

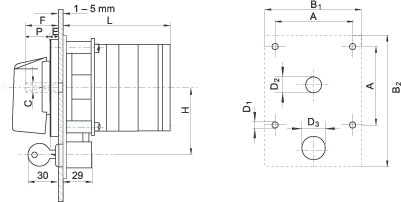

Исполнение: U
Группа: А1, А2
| Группа | D1 | D2 | D3 | A | B1 | B2 | C | E | F | H | P | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|

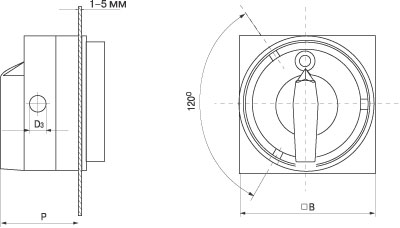

Блокиратор (блокировка с помощью подвесного замка) |
Исполнение: U, UO, PK
Группа: А0, А1, А2
Внимание!!! В заказе необходимо указать в каком положении блокируется ручка.
В группе А0 висячий замок монтируется на ручке.
Расстояние между монтажными отверстиями, такое же, как в стандартном исполнении.
Исполнение: UO
Группа: А1, А2
Выключатель монтируется на задней стенке корпуса или дверце шкафа. Рукоятка с передней панелью находитcя на корпусе, либо дверце. Приводной стержень может быть удлинённым, с уплотнителем.
| Группа | D | A | B | C | E | F | N | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|
Дверное соединение с блокировкой |
Исполнение: UO
Группа: А1, А2
Характеристики как для S7, кроме того открытие дверей будет возможным, например в положении выключателя "0".
В таблице указан минимальный размер N. Доставка выключателей производится согласно размеру N, определённом в заказе. (L+N определяет глубину монтажа выключателя в шкафу).
| Группа | D | A | B | C | E | F | N | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Исполнение: U
Группа: А0
(для круглых выключателей)
d=30,5мм
(в пульте управления со стандартными отверстиями)
| Группа | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Исполнение: U
Группа: А0
(для круглых выключателей)
d=30,5мм
Ключ исполняет функцию рукоятки, закрытие наступает в положениях 3, 6, 9, 12. Вынуть ключ возможно в тех же положениях.
| Группа | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Исполнение: U
Группа: А0
(для круглых выключателей)
d=22,5мм
| Группа | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Исполнение: U
Группа: А0
(для круглых выключателей)
d=22,5мм
Ключ исполняет функцию рукоятки, закрытие наступает в положениях 3, 6, 9, 12. Вынуть ключ возможно в тех же положениях.
| Группа | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|
Выключатель с сигнализационной лампочкой |
Исполнение: U, UO, PK (IP52)
Группа: А0, А1, А2
(цвет стандартный - красный; 220В)
|

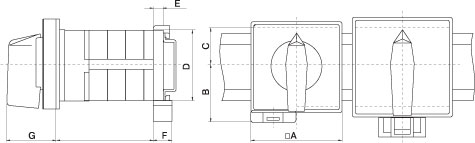

Выключатель для монтажа на шине |
Исполнение: U
Группа: А0, А1, А2
Согласно DIN EN 50022
|

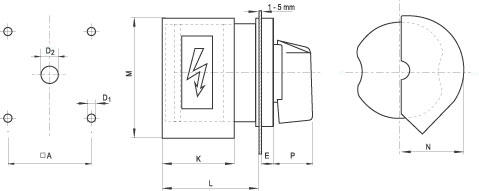

Выключатель с защитным экраном |
Исполнение: U, UO
Группа: А1, А2
Исполнение: U
Группа: А1, А2, А3
СОГЛАСНО IEC 204 и VDE 0113.
Чёрная рукоятка, передняя панель и указательный щиток белого цвета. Предохранительный экран такой же как для S19, а также блокирующий замок.
|

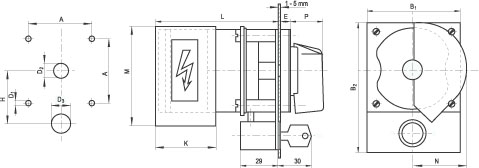

Аварийный-Главный выключатель |
Исполнение: U
Группа: А1, А2, А3
Красная рукоятка, желтый указательный щиток, чёрные обозначения. Защитный экран такой же, как для S19. Блокировка только в положении "0" с помощью замка).
Исполнение: U, UO
Группа: А1, А2
СОГЛАСНО IEC 204 и VDE 0113.
/схeмы 10 и 92/. Красная рукоятка, желтый указательный щиток, чёрные обозначения.
|

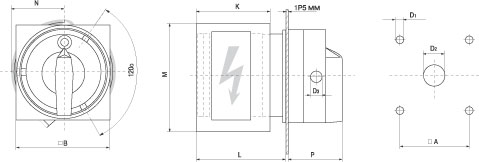

Главный аварийный выключатель |
Исполнение: U, UO, PK
Группа: А1, А2
Жёлтая передняя панель, блокировка с помощью висячих замков.
|
Центральное крепление d=22,5 |
Исполнение: U
Группа: А0
Цилиндрический замок с передней панелью.
Ключ исполняет функцию рукоятки.
| Группа | A | B | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|
Центральное крепление d=30,5 |
Исполнение: U
Группа: А0
Цилиндрический замок с передней панелью.
Ключ исполняет функцию рукоятки.
| Группа | A | B | L (в зависимости от количества соединительных элементов) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
